教你如何計算不銹鋼水管管道用量

發布時間:2020-07-14 新聞來源:小編 瀏覽次數:

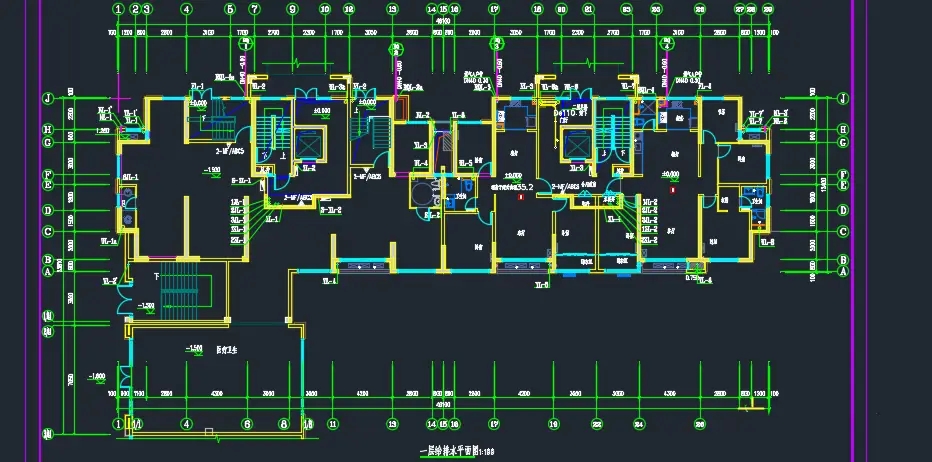

上圖是某小區的一層給排水平面圖,那么我們如何計算出各個規格的管材的用量呢?請看下文。

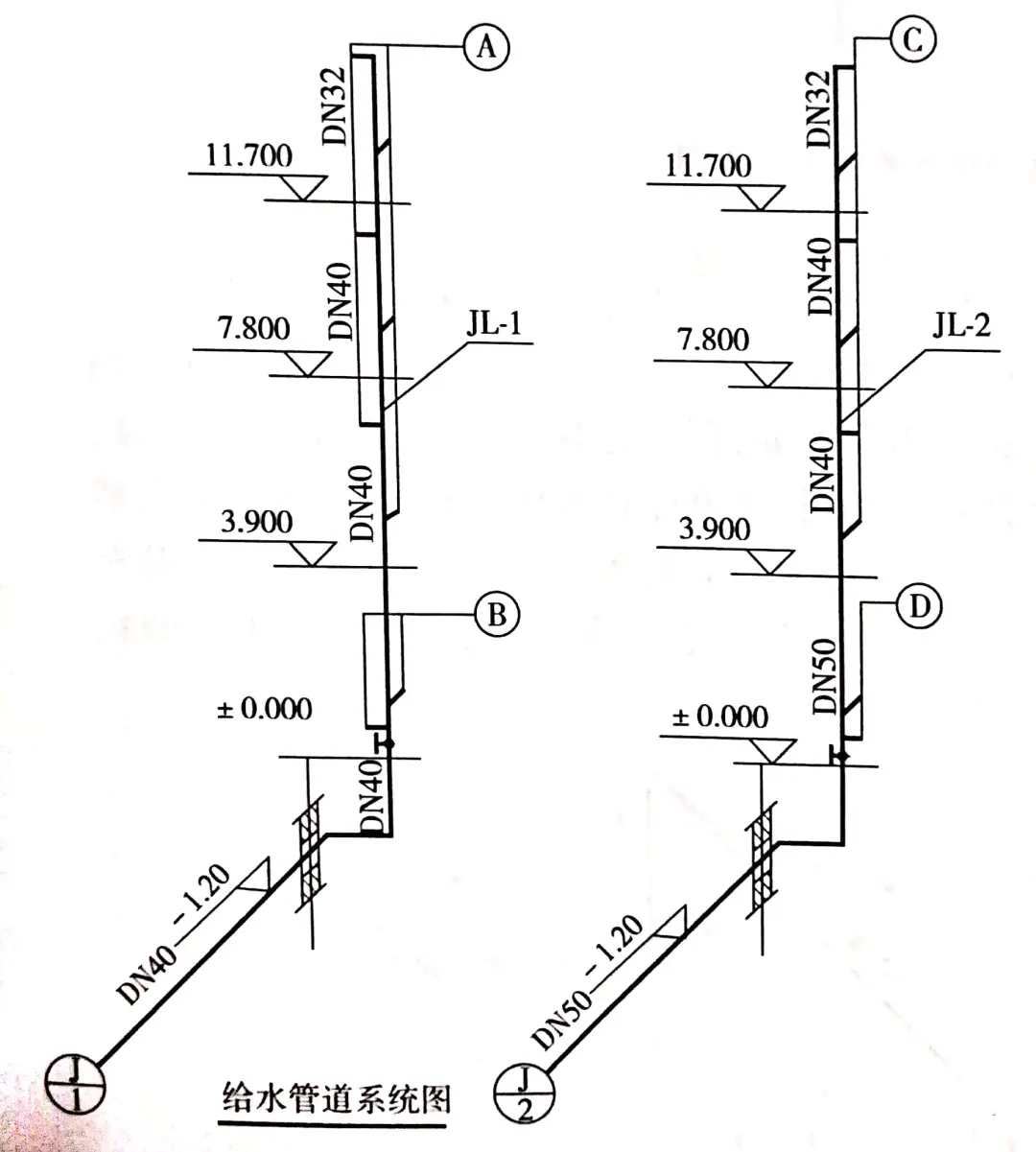

由上圖得知,共有給水立管2根:JL-1,JL-2,其中二管起點標高均為-1.2米,說明DN40和DN50的管道為埋地敷設,埋深為-1.2米。


由圖2,我們來計算一下DN40管材的長度:

①:三樓標高:據圖所知為11.7米,均為DN40管道;

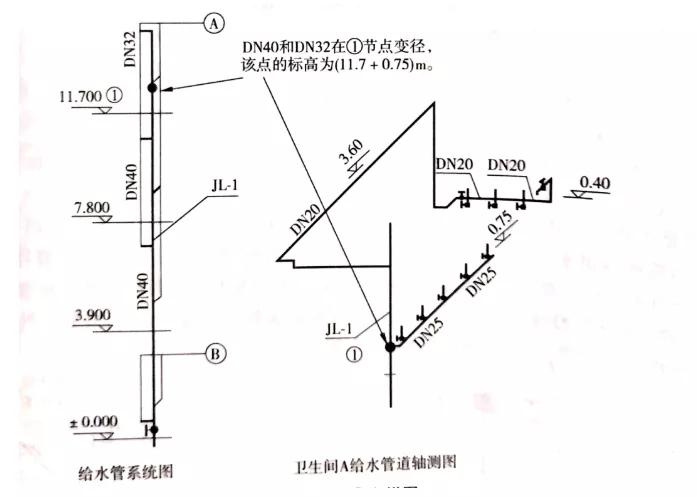

②:由圖2的衛生間A給水管道軸測圖,可知節點①位置在11.7米以上0.75米處,此處以下也為DN40管道;

3:不要忽略埋深長度:1.2米。

因此,DN40的長為:11.7+0.75+1.2=13.65米。

我們也可以計算出DN32管的長度:

1:由圖2的衛生間A給水管道軸測圖,DN20管子的標高為3.6米=DN32。

2:但是3.6米不完全是DN32的管子,其中還有0.75米是DN40的長度。

最后得出,DN32管道的長度為:3.6-0.75=2.85米。

有關支管計算如下

立管計算相對簡單,我們來簡要闡述下相對復雜的支管計算。

有關支管計算的兩條要點:

1:水平支管長度從平面圖量取,垂直支管按標高差計算,切忌不要在軸測圖(圖2)上量取水平支管長度,因為軸測圖不代表水平管的實際長度。

2:在平面圖量取時,需要知道圖紙的比例。

來看下圖:


考慮到方便起見以及圖紙比例問題,部分管材長度標注在上圖。

DN25管長為:0.2+0.15+3.8=4.15米(由三段組成)

DN20管材長度:

1: 2.9+0.1+0.3=3.3米(由三段組成);

2: 6.3米;

3: 3.6-0.4=3.2米(標高相減);

4:0.3+0.4+2.8=3.5米(由三段組成);

5: 1-0.4=0.6米

DN20管總長為:上述總和 3.3+6.3+3.2+3.5+0.6=16.9米。
